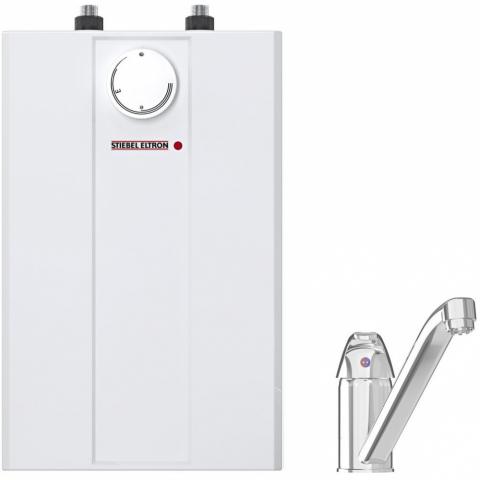

Водонагреватель накопительный Stiebel Eltron ESH 10 U-N Trend + tap
Артикул: 201392
Товар уценен. Причина уценки - повреждение упаковки.
Водонагреватель новый, в полном комплекте поставки, гарантия и полный набор документов при покупке.
Описание
Устройство используется только со смесительной арматурой, входящей в комплект.
Общие сведения
Водонагреватель Stiebel Eltron ESH 10 U-N Trend + tap – это безнапорное накопительное устройство с верхней подводкой для монтажа под раковиной и подключения для одной водоразборной точки. Как правило, водонагреватель устанавливается либо под смесителем на кухне, либо в ванной комнате. Компактные габариты оборудования позволяют помещать его в закрытый шкаф. Модель имеет объем бака 10 литров и обеспечивает моментальную подачу горячей воды при открытии крана. ESH 10 U-N Trend + tap может использоваться только совместно со специальной смесительной арматурой, входящей в комплект поставки. Небольшой вес модели без учета жидкости составляет всего 5 кг. За счет температурной регулировки на выходе можно получать от 35° до 85°C, а близкое расположение к точке разбора снижает теплопотери воды при прохождении пути от накопительного бака до крана.
Несмотря на небольшой накопительный бак, водонагреватель в полной мере обеспечивает потребителя горячей водой даже при длительном беспрерывном использовании. Что касается энергопотребления, модель функционирует в экономичном режиме, поскольку мощность устройства не превышает значения в 2 кВт. Поскольку в конструкцию прибора входит пластиковый накопительный бак, выполненный из термостойкого материала, установка магниевого анода не требуется, что упрощает обслуживание модели и продлевает гарантийный период на бак до 10 лет.
Принцип работы
Функционирование модели Stiebel Eltron ESH 10 U-N Trend + tap имеет некоторые особенности, которые связаны с установленным внутри пластиковым баком для нагрева. Он не может постоянно находиться под давлением водопроводной воды, поэтому агрегат может работать только со специальной смесительной арматурой, входящей в комплект. Она принимает на себя натиск воды и пропускает воду в емкость для нагрева только в том случае, когда открывается кран. В процессе нагрева жидкость увеличивается и излишки выпускаются посредством арматуры, чтобы снизить давление на стенки бака.
Неоспоримым достоинством водонагревателя можно назвать широкий температурный диапазон нагретой воды. Устройство способно поднимать температуру водопроводной воды от +35° до +85°C. Установка оптимального для пользователя значения осуществляется с помощью поворотного регулятора, расположенного на внешней панели водонагревателя. Несмотря на скромный объем накопительного бака, составляющий всего 10 литров, потребитель может получать достаточно большое количество смешанной воды. Стоит отметить и еще одно преимущество, связанное с нагревом жидкости в домашних условиях. Последнее время коммунальные службы не всегда нагревают водопроводную воду до необходимой температуры, в результате чего в краны подается жидкость с вредоносными бактериями. Проходя же через водонагреватель и нагреваясь до высоких температурных значений, вода уже не несет в себе подобной опасности.
Stiebel Eltron ESH 10 U-N Trend + tap – это экономически выгодная техника благодаря реализации технологии ThermoStop. Данная функция удерживает тепло внутри устройство, предотвращая его выход через трубопровод за счет гидравлического затвора. Пузырьки, находящиеся в подогретой жидкости оказываются «заперты» и не могут проникнуть в трубу при закрытом смесителе. Благодаря технологии защиты от тепловых потерь модель обеспечивает экономичный расход электроэнергии.
Конструктивные особенности
Водонагреватель Stiebel Eltron ESH 10 U-N Trend + tap оснащен нагревательным элементом трубчатого типа, который представляет собой трубку из меди с проходящей в ней спиралевидной нитью. При включении аппарата спираль нагревается и через магнезий, которым наполнена трубка, отдает тепло медной трубе, в результате чего нагревается вода в баке. Такой принцип работы обеспечивает эффективный нагрев и гарантирует длительный эксплуатационный период.
Накопительный бак имеет свои особенности. Несмотря на малый объем в десять литров он обеспечивает потребителя горячей водой при продолжительном расходе жидкости. Стенки бака изготовлены не из металла, а из термостойкого пластика. С одной стороны это требует подключения специализированной арматуры, устраняющей давление водопровода на бак. Арматура входит в комплект и ее не требуется приобретать отдельно. С другой стороны, пластиковый накопитель прост в использовании. Он не подвержен коррозии и для его сохранности не требуется установка магниевого анода. В результате пользователю не нужно постоянно наблюдать за процессом окисления анода и проводить его замену.
Теплоизоляция и экономичность водонагревателя выглядят весьма заманчиво. В модели реализованы антикапельная система, повышающая экономию расхода жидкости, и защита ThermoStop, направленная на экономичность электропотребления, сохраняя воду в нагретом состоянии и предотвращая выход тепла. Также агрегат оснащен защитой от перегрева, отключаясь при превышении максимально допустимого температурного значения, и от замерзания, что исключает превращения находящийся внутри бака жидкости в лед, исключая вероятность его разрыва из-за увеличения объема воды при ее переходе из одного агрегатного состояния в другое.
Для того, чтобы контролировать уровень нагрева жидкости, на внешнюю панель корпуса вынесен поворотный регулятор, обеспечивающий установку заданного уровня нагрева в диапазоне от +35° до +85°C с высокой точностью в 1 градус. Смена температурного режима происходит плавно и бесступенчато, что удобно для подстройки температурного режима с привычным потоком расхода смешанной воды.
По классу защиты модель относится к категории оборудования с защитой IP24. Это означает, что на аппарат могут попадать брызги воды, но это никак не повлияет на работоспособность устройства. Эта особенность разрешает помещать водонагреватель в непосредственной близости от точки потребления.
| Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
| Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
| Буквы кода | IP | -- | -- |
| Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
| Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
| 4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
| 5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
| Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
| При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 | |||
Монтаж
Водонагреватель Stiebel Eltron ESH 10 U-N Trend + tap имеет верхнюю подводку, поэтому предназначен для установки под раковиной. Крепится устройство к стене в вертикальном положении и может быть установлено в шкаф. Стена должна выдерживать не только сам агрегат, весящий 5 кг, но и находящуюся во время эксплуатации воду (бак вмещает 10 литров). Крепление осуществляется с помощью монтажного кронштейна, входящего в комплект.
Подключение к водопроводу может осуществляться только в паре со специализированной арматурой. Данный смеситель идет в комплекте. Соединение с водопроводом осуществляется через разъемы стандарта G 3/8 А. Запрещается к выходу водонагревателя подсоединять лейку душа или шланги. Все работы по соединению смесителя и водонагревателя к водопроводу лучше доверить квалифицированному специалисту.
Электропитание модели осуществляется от стандартной однофазной бытовой сети 220 В. Вроде бы вопросов относительно соединения устройства с сетью быть не должно, однако стоит отметить два важных момента, которые часто упускаются из виду. Первый – агрегат должен быть заземлен. Второй – соединение должно происходить через вилку и розетку, а не подключаться напрямую к сети для возможности выключения устройства при необходимости.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
Мощность, кВт
2
Объём бака, л
10
Высота, мм
506
Ширина, мм
296
Глубина, мм
276
Диаметр, мм
296
Дисплей
нет
Макс. давление воды, атм
6
Гарантия, лет
2
Термометр
нет
Степень защиты от воды
4
Номинальная мощность, кВт
2
Напряжение сети, В
220
Индикация включения
да
Нагревательный элемент
трубчатый
Ограничитель температуры нагрева
да
Покрытие нагревательного элемента
медь
Самодиагностика
нет
Способ крепления
настенный
Способ подачи воды
безнапорный
Управление
механическое
Мощность кВт, при 220 В
2
Внутреннее покрытие бака
пластик
Защитный анод
нет
Макс. температура нагрева воды, C
85
Мин. температура нагрева воды, C
35
Обратный клапан
да
Режим предотвращения замерзания
да
Ускоренный нагрев
нет
Класс энергопотребления
A
Подключение, дюймов
G 3/8 A
Объем упаковки, м3
0.054
Высота упаковки, мм
585
Ширина упаковки, мм
310
Глубина упаковки, мм
300
Вес с упаковкой (брутто), кг
15.1
Вес, кг
5
