Особенности и технические характеристики
Компактное и эффективное устройство обогрева небольшого помещения
- Плавная регулировка уровня нагрева
- Питание от бытовой сети 220 В
- Стильный дизайн устройства
- Режим «антизамерзания»
- Встроенная защита от перегрева
- Быстрый нагрев воздуха
- Бесшумность работы
- Возможность использования в помещениях с высокой влажностью
- Небольшие габариты и малый вес
Общие сведения

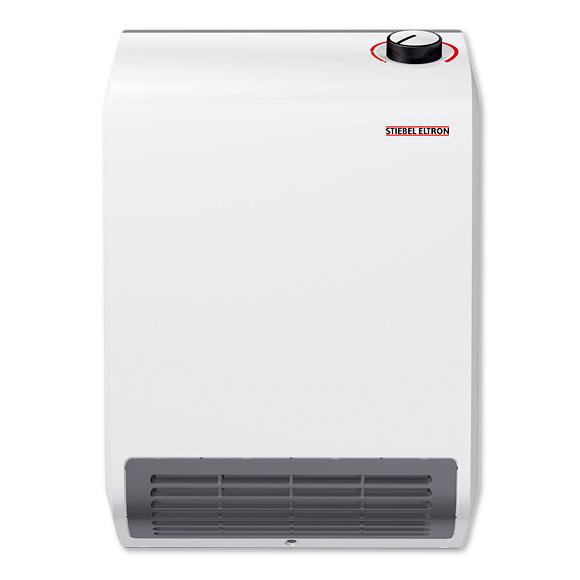

Тепловентилятор Stiebel Eltron CK 20 Trend – небольшое по габаритам устройство, которое обеспечивает быстрый прогрев помещения и поддерживает в комнате необходимый уровень температур. Благодаря продуманному и стильному дизайну обогреватель может использоваться как в общественных помещениях (кабинетах и небольших офисах), так и частных интерьерах. Строгий белый корпус и контрастирующая с ним вентиляционная решетка, а также ручка регулятора придают внешнему виду устройства особую изысканность.
Тепловентилятор рассчитан для нагрева помещения в диапазоне температур от +7° до +35°C с возможностью поддержания температуры воздуха при определенном уровне. Принцип нагрева реализован таким образом, что устройство забирает охлажденный воздух, пропускает его через нагреватель и выдувает через декоративную решетку. При этом стоит отметить, что уровень шума работы тепловентилятора составляет всего 49 дБ максимум, поэтому CK 20 Trend смело можно назвать бесшумным устройством для быстрого обогрева.
Главной задачей тепловентилятора является нагрев помещения со слабой системой отопления, однако в устройстве реализован дополнительный режим, который направлен на защиту комнаты от замораживания в тех случаях, когда центральное отопление полностью отключено. Особенно это актуально для офисных помещений, где чаще всего возникает проблема поддержания комфортной температуры внутри комнаты во время межсезонья.
Тепловентилятор Stiebel Eltron CK 20 Trend имеет высокий класс влагозащищенности, который соответствует индексу IP24. Это означает, что устройство можно полноценно использовать в помещениях с высокой влажностью воздуха. Т.е. модель может быть установлена в ванных комнатах и предбанниках. Повернув ручку регулятора до упора против часовой стрелки, прибор переходит в режим автоматического нагрева помещения до минимально необходимой температуры.
В обогревателе установлена защита от перегрева в виде предохранительного ограничителя температуры, который осуществляет отключение при возможном перегреве. После устранения причины перегрева устройство возобновляет работу после охлаждения нагревательных элементов. Дополнительно в тепловентилятор установлен предохранитель, плавящийся при сильном перегреве. При плавлении предохранителя устройство отключается. Однако в результате срабатывания этого принципа защиты после охлаждения прибор не возобновит работу.
Stiebel Eltron CK 20 Trend отличается своей компактностью, что позволяет разместить его практически в любом помещении. Габариты прибора составляют всего 400х275х131 мм. Вес же устройства всего 2,5 кг за счет легкого корпуса и облегченных рабочих элементов.
Принцип работы
Тепловентилятор Stiebel Eltron CK 20 Trend работает по принципу нагнетания прогретого воздуха. За счет работы вентилятора прибор забирает охлажденный воздух и подает его на нагревательный элемент – спираль, которая греет воздушный поток. После этого воздух выходит из устройства через вентиляционную решетку. В том случае, когда воздух в помещении нагревается до необходимого уровня и на спираль подается уже нагретый воздушный поток, тепловентилятор отключается, переходя в режим ожидания. При остывании воздуха в помещении до определенного уровня, устройство снова включается.
Конструктивные особенности
Прежде всего, к конструктивным особенностям стоит отнести нагревательный элемент, представляющий собой спираль, накрученную на металлический стержень. Спираль позволяет быстро нагревать поток воздуха, втягиваемого внутрь обогревателя мощным и малошумным вентилятором. Он забирает охлажденные воздушные массы, подавая их на нагреватель. Далее нагретые потоки выпускаются из прибора через решетку, расположенную в нижней части корпуса. Поскольку теплый воздух поднимается в помещении вверх, такой принцип выброса нагретого воздушного потока обеспечивает равномерный прогрев помещения.
Также стоит отметить возможность установки тепловентилятора в помещениях с повышенной влажностью. Модель имеет индекс IP 24 влагозащищенности. Это означает, что устройство продолжит безопасную работу в штатном режиме при попадании капель воды на корпус. Влагозащищенность обогревателя позволяет размещать прибор в ванных комнатах.
Обслуживание
В обогревателе установлен пылеулавливающий фильтр, требующий периодической чистки. Для того, чтобы его извлечь, устройство необходимо снять с монтажной планки. Все манипуляции с тепловентилятором должны осуществляться только при отключении его от питания и полном охлаждении во избежание получения ожогов.
Очистка других элементов осуществляется с помощью обычных чистящих средств. Применение абразивных и едких чистящих средств строго запрещается. В случае появления потемнений на корпусе обогревателя их можно удалить обычной влажной тканевой салфеткой.
Монтаж и подключение
Тепловентилятор CK 20 Trend полностью готов к установке и использованию, поэтому не требует дополнительных действий по сборке и подготовке к эксплуатации. Устройство крепится к стене с выполнением всех требований безопасности, отраженных в инструкции. Стена, на которую навешивается обогреватель, должна иметь термостойкость не менее +85°C. Также необходимо выдерживать необходимые расстояния до ближайших предметов мебели.
При монтаже сначала необходимо прикрепить к стене специальную монтажную планку, входящую в комплект. Далее устройство размещается на планке путем навешивания и с помощью винта фиксируется снизу. Такой способ крепления предотвращает модель от падения.
Подключение к электрической сети должно осуществляться с соблюдением всех норм безопасности. При соединении устройства с сетью, провод не должен касаться тех частей прибора, которые нагреваются в процессе работы. Запрещается размещение тепловентилятора над сетевыми розетками.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
Мощность, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
Мощность, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
Мощность, кВт
2
Глубина, мм
131
Защита от перегрева
да
Гарантия, лет
1
Ширина, мм
275
Номинальная мощность, кВт
2
Термостат
да
Регулировка температуры
да
Напряжение сети, В
230
Макс. температура, С
35
Мин. температура, С
7
Нагревательный элемент
спиральный
Класс защиты, IP
IP 24
Защита от мороза
да
Электрическое подсоединение, В
1/N ~ 230 В
Класс защиты от поражения током
II
Высота, мм
400
Объем упаковки, м3
0.033
Высота упаковки, мм
450
Ширина упаковки, мм
220
Глубина упаковки, мм
330
Вес, кг
2,34
Вес с упаковкой (брутто), кг
2.96
